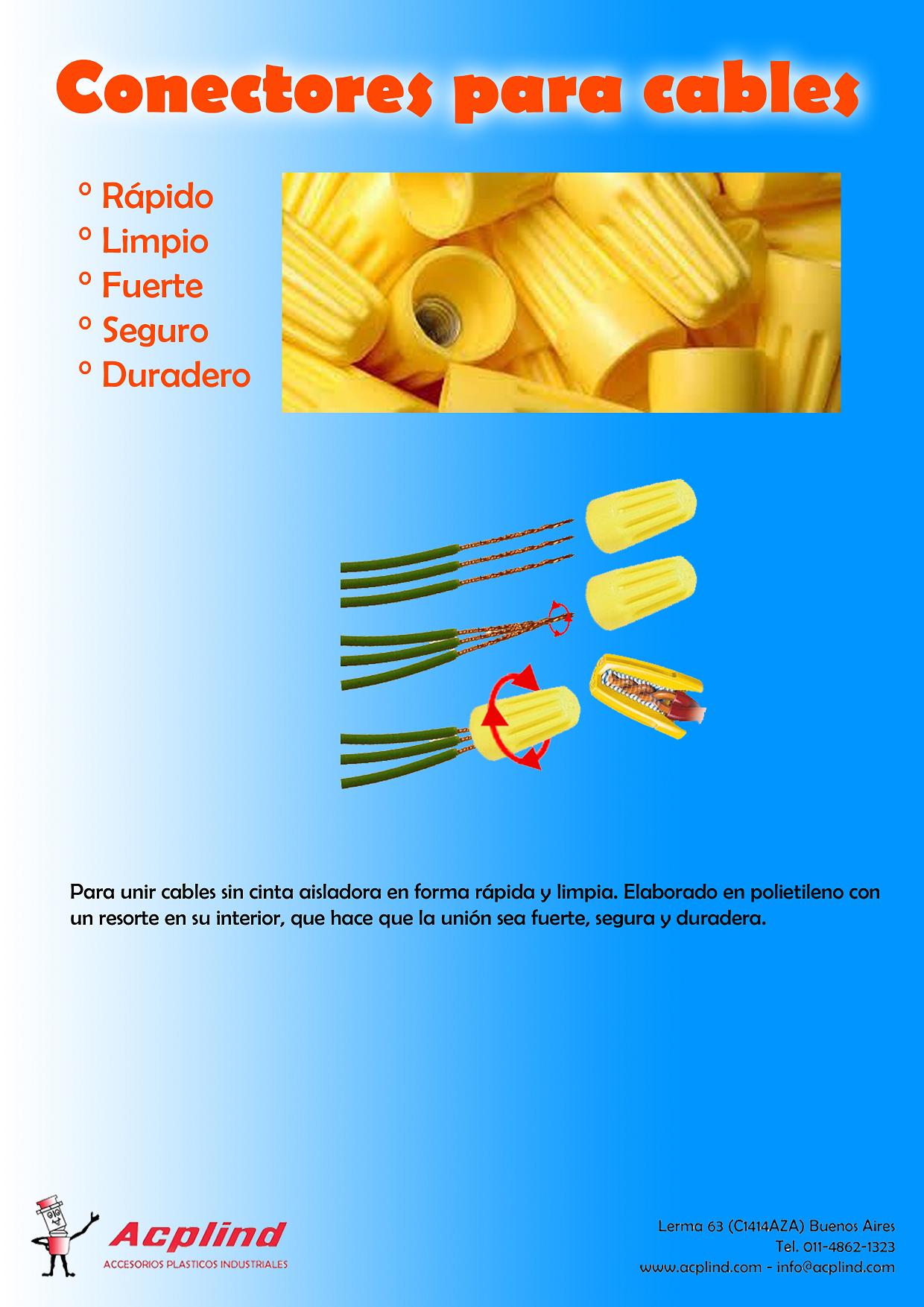

CONECTORES PARA CABLES
Imprimir esta página
Catálogo en PDF
Información técnica
Uso
Use el conector de alambres a rosca en aplicaciones de uso general de 2 o más alambres de cobre. Los conectores están moleteados lateralmente para facilitar el agarre.
Especificaciones
Los conectores deben tener un armazón tipo recto y un resorte interno de acero, y ser aptos para conectar alambres de cobre. El resorte debe ser chapado para resistir la corrosión y tener un perfil rígido a fin de conectarse firmemente con los alambres. Los conectores deben tener capacidad para usarse con alambres de edificación de 600 V y de 1000 V para aplicaciones de iluminación. Los conectores deben girarse unas cuantas veces para cumplir la torsión requerida.
Instrucciones de instalación
1. Pele el alambre
2. No es necesario torcerlo previamente. Sostenga los alambres pelados con sus extremos parejos. (Guíe levemente los alambres trenzados).
3. Alinee todas las trenzas o conductores deshilachados.
4. Rosque el conector e introduzca en él firmemente los alambres al comenzar.
Advertencia
Apague el suministro eléctrico antes de trabajar en un circuito. Use materiales aprobados que cumplan todos los códigos eléctricos.
Material
Armazón: Polietileno de baja densidad
Resorte interno: Alambre de acero chapado en zinc
Código Dimensiones principales (mm) Cables (mm2) Bolsa x Color
A B C E L Min. Máx. AWG [Unid.]
CONECTOR.13783120,4122-16500
CONECTOR.249114161,12,616-14500

Industria Argentina.
